自由浮球式疏水閥

詳細說明

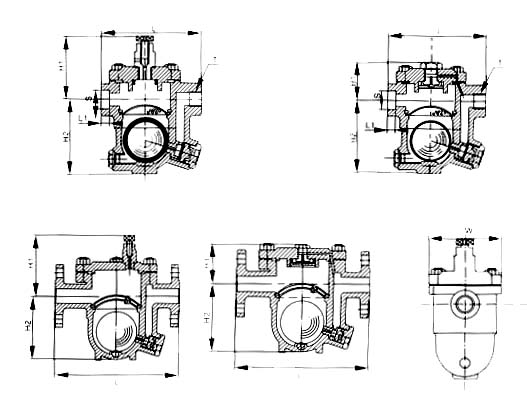

結構示意圖

設計制造標準

工作原理：自由浮球式蒸汽疏水閥的結構簡單，內部只有一個精細研磨的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長。裝置剛起動時，管道內出現空氣和低溫冷凝水，手動排空氣閥能迅速排除不凝結氣體，疏水閥開始進入工作狀態，低溫冷凝水流進疏水閥，凝結水的液位上升，浮球上升，開啟閥門。裝置很快提升溫度，管道內溫度上升到飽和溫度之前，自動排空氣閥已經關閉；裝置進入正常運行狀況，凝結水減少，液位下降，浮球隨液位升降調節閥孔流量；當凝結水停止進入時，浮球隨介質流向逼近閥座，關閉閥門。自由浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏。

疏水閥是自動閥門，尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。

主要特點及用途

1、能連續排水、性能穩定、排水量大、漏氣量少。

2、能連續飽和水，致使設備凝結水滯存量較水、升溫快、加熱溫度穩定。

3、有自動排冷空氣裝置，無氣鎖現象，工作平衡無噪音。

該產品是石油、化工、印染、制藥、造紙、食品等工業加熱設備最理想的疏水閥。

基本型號

技術參數

產品型號	口徑（DN）	連接方式	最高允許溫度	閥體材質	尺寸
產品型號	口徑（DN）	連接方式	最高允許溫度	閥體材質	L	L加長	H1	H2	W
16C CS11H-25C-A 40C	15-20	內螺紋ZG1/2"-3/4"	350	WCB	120		82	89	84
16C CS11H-25C-A 40C	25	內螺紋ZG1	350	WCB	120		84	95	84
16C CS11H-25C-B 40C	15-20	內螺紋ZG1/2"-3/4"	350	WCB	150		84	114	114
	25	內螺紋ZG1	350	WCB	150		86.5	116.5	114
	32-40	內螺紋ZG1 1/4"-1 1/2"	350	WCB	155		98.5	104.5	114
	50	內螺紋ZG2	350	WCB	210		98.5	104.5	114
16C CS41H-25C-B 40C	15	法蘭	350	WCB	195	210	94.5	107	132
	20	法蘭	350	WCB	195	210	97	104.5	132
	25	法蘭	350	WCB	215	230	101.5	111.5	140
16C CS41H-25C-D 40C	25	法蘭	350	WCB	270		102.5	151	180
	32	法蘭	350	WCB	270	280	109	154.5	180
	40	法蘭	350	WCB	280		112	170	184
	50	法蘭	350	WCB	290	320	117	175	195
16C CS41H-25C-F 40C	50	法蘭	350	WCB	410		132	129	270
	65	法蘭	350	WCB	410	430	139.5	136.5	270
	80	法蘭	350	WCB	430	460	148	313	275
	100	法蘭	350	WCB	430	460	158	323	280
16C CS41H-25C-G 40C	80	法蘭	350	WCB	550		147	331	335
	100	法蘭	350	WCB	550		147	331	335
	125	法蘭	350	WCB	550		169.5	353.5	335
	150	法蘭	350	WCB	550		169.5	353.5	335
