ZAZN型電動直通單、雙座調節閥

詳細說明

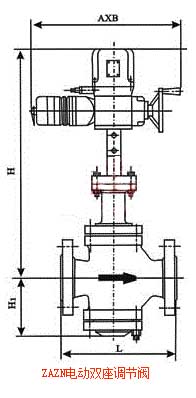

結構示意圖

設計制造標準

項目	技術性能指標
基本誤差%	≤±5
回差%	≤3
死區%	≤5
泄漏量	0.01%×閥額定容量
額定流量系數誤差%	≤±10

主要特點及用途

ZAZN系列電動直通雙座調節閥DKZ型系列直行程電動執行機構和直通雙座閥兩部分組成。以單相交流220V電源為動力，接受0-10mA或4-20mA直流信號，自動地控制調節閥開度，達到對管道內流體的壓力、流量、液位等工藝參數的連續調節。

該產品具有動作靈敏、能源取用方便、信號傳輸迅速等特點。廣泛應用于電力、冶金、化工、輕紡等工業自動控制系統中。

基本型號

產品型號

ZAZN-16型

ZAZN-40型

ZAZN-64型

ZAZN-64G型

技術參數

公稱通徑DN（mm）	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑DN（mm）	26，24	32，30	40，38	50，48	66，64	80，78	100，98	125,123	150,148	200,197	252,248	303,297
額定流量系數Kv	10	16	25	40	63	100	160	250	400	630	1000	16000
流量特性	直線；等百分比
公稱壓力PN（Mpa)	1.6,4.0,6.4										4.0,6.4
連接型式	法蘭連接:PN1.6按JB79-59標準: PN4.0,6.4按JB79-59標準
配用執行機構型號	DKZ-310				DKZ-410			DKZ-410			DKZ-510
出抽推力（N）	4000				6400			6400			16000
行程L（mm)	16		25		40			60			100
全行程時間	12.5		20		32			37			62
作用方式	電開式(K)；電關式（B）
輸入信號	0-10mA 4-20mA DC
供電電源	220V； 50-60Hz
固有可調比R	30:01:00
