ZDLQ、ZDLX電子式電動三通調節閥

詳細說明

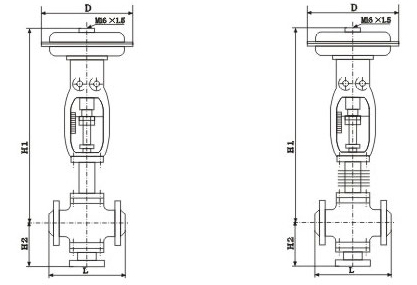

結構示意圖

設計制造標準

主要特點及用途

ZDLQ、ZDLX型電了式電動三通調節閥是由3610L型電子式電動執行機構和三通調節機構組成。電動執行機構內有伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉，連線簡單，調節機構合流和分流兩種作用方式，在某些場合可以替代兩個三通閥和一個三通接管而得到廣泛應有。常用于熱交換器的兩相調節及簡單的配比調節。

基本型號

型號	額定輸出力N	速度mm/sec	技術參數
381LSA-08	800	4.2	電源:AC220V 50Hz 輸入信號:DC4-20mA DC1-5V (信號線用屏蔽線) 輸出開度信號:DC4-20mA 上蓋防護等級:相當IP55 隔爆標志:E xd II BT4
381LSA-20	2000	2.1
381LSB-30	3000	3.5
381LSB-50	5000	1.7
381LSC-65	6500	3.4
381LSC-99	10000	2
381LXA-08	800	4.2
381LXA-20	2000	2.1
381LXB-30	3000	3.5
381LXB-50	5000	1.7

技術參數

公稱通徑mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
公稱通徑mm	分流						80	100	125	150	200	250	300
閥座直徑mm		26	32	40	50	66	80	100	125	150	200	250	300
額定流量系數Kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1260
額定流量系數Kv	分流	8.5	13	21	34	53	85	135	210	340	535	800	1260
公稱壓力(MPa)		1.6 4.0 6.4
行程		16		25		40			60			100
配用電動執行機構型號		381LSB-20 381LXB-20		381LSB-30 381LXB-30		381LSB-50 381LXB-50			381LSC-65			381LSC-99
流量特性		直線
可調比		30：1
法蘭尺寸		鑄鐵法蘭按JB78-59，鑄鋼法蘭按JB79-59
法蘭型式		法蘭密封面按JB77-59
閥體材質		WCB(ZG230-450),ZG1Cr18Ni9Ti
