D971X對夾式電動軟密封蝶閥是隨閥桿轉動，以實現啟閉動作的閥門，主要做截?cái)嚅y使用，亦可設計成具有調節性閥門，不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
閥門概況
服務熱線
13589112456
詳細說明
D971X對夾式電動軟密封蝶閥是隨閥桿轉動，以實現啟閉動作的閥門，主要做截?cái)嚅y使用，亦可設計成具有調節性閥門，不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
| 執行標準 | 名稱 | 設計及制造 | 結構長度 | 試壓標準 | 上法蘭尺寸 | 側法蘭尺寸 | ||
| 參照標準 | GB/T 12238-2008 | GB/T 12221-2008 | GB/T 13927-2008 | ISO 5211 | CLASS150/PN6/PN10/PN16/ 5K/10K/TABLE D/TABLE E | |||
| 零部件信息 | 名稱 | 閥體 | 閥座 | 蝶板 | 閥軸 | 電動執行器 | ||
| 材質及說明 | 球墨鑄鐵DI | EPDM | DI | 不銹鋼410 | 組件 | |||

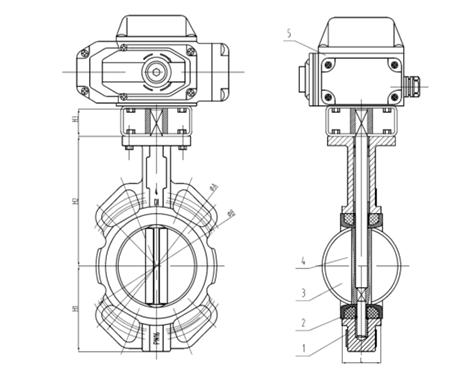

| 尺寸信息 | DN | NPS（英寸） | H1 | H2 | H3 | ?A | ?B | L |
| DN50 | 2" | 75 | 129 | 32 | 125 | 105 | 43 | |
| DN65 | 2.5" | 82 | 136 | 32 | 145 | 127 | 46 | |
| DN80 | 3" | 99 | 153 | 32 | 160 | 145 | 46 | |
| DN100 | 4" | 110 | 167 | 32 | 190.5 | 165 | 52 | |
| DN125 | 5" | 125 | 193 | 32 | 216 | 200 | 56 | |
| DN150 | 6" | 145 | 209 | 32 | 241.3 | 225 | 56 | |
| DN200 | 8" | 170 | 251 | 40 | 298.4 | 280 | 60 | |
| DN250 | 10" | 210 | 280 | 45 | 361.9 | 350 | 68 | |
| DN300 | 12" | 240 | 315 | 45 | 431.8 | 400 | 78 | |
| DN350 | 14" | 260 | 348 | 45 | 476.2 | 445 | 78 | |
| DN400 | 16" | 295.5 | 392.5 | 52 | 540 | 510 | 102 | |
| DN450 | 18" | 401.5 | 322.5 | 52 | 585 | 565 | 114 | |
| DN500 | 20" | 451.5 | 362.5 | 64 | 650 | 620 | 127 | |
| DN600 | 24" | 541.5 | 428.5 | 70 | 770 | 725 | 154 | |
| DN700 | 28" | 缺數據 | ||||||
| DN800 | 32" | |||||||
| DN900 | 36" | |||||||
| DN1000 | 40" | |||||||
| DN1200 | 44" | |||||||
